Après Mars et ses satellites, la stratosphère terrestre ! Les mousses d’aluminium ayant démontré qu’elles étaient à même de protéger un précieux rover envoyé sur la lune marsienne Phobos, le Centre national d'études spatiales (CNES) a choisi d’en équiper les ballons stratosphériques de la campagne Strato- Science 2023. « Contrairement au carton alvéolé utilisé pour certains types de missions, la mousse d’aluminium n’est pas sensible au dégazage et ne risque donc pas de fausser les mesures qui seront effectuées », explique Mathieu Clavery, ingénieur au CNES.

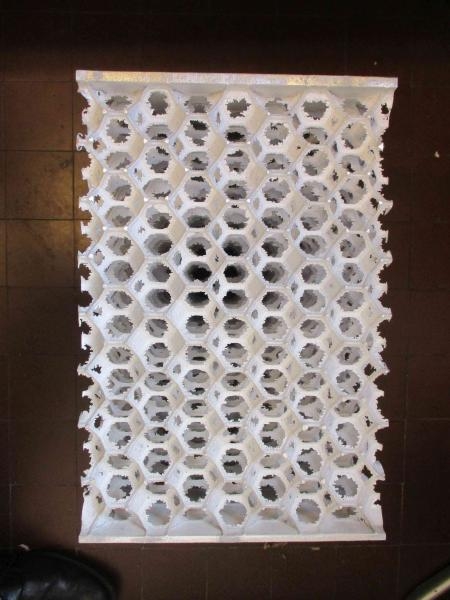

Dans un premier temps, des calculs menés sur plusieurs configurations différentes (masses de nacelle, vitesses de décélération, contraintes…) ont permis d’estimer la porosité et l’élasticité de la mousse à utiliser et ainsi de définir le diamètre optimal de la cellule. Une fois la géométrie de la mousse validée, certai-nes données ont été fixées (poids de la nacelle, porosité de la mousse), occasionnant de nouveaux calculs pour la fabrication d’un bloc de mousse de 300x300x400 mm.
Une solution sur mesure complète
Un moule avec des évents, une toile inférieure et une supérieure, pour répartir la pression à l’atterrissage, a alors été fabriqué et utilisé pour couler l’aluminium pur. « Ici, la fonderie a été préférée à la fabrication additive pour des raisons de coûts de production plus intéressants », précise Yves Gaillard, du Cetim.
Les mousses ainsi réalisées ont ensuite subi une batterie de tests (traction, compression) en laboratoire. « Les essais en conditions réelles des cinq pièces fabriquées ont été concluants, indique Matthieu Clavery. La mousse travaille dans toutes les directions et pas uniquement sur le plan vertical, ce qui assure une protection supérieure. Le Cetim a aussi conçu une solution d’interfaçage qui simplifie la fixation de la mousse à la nacelle. »
La validation, entérinée lors d’un vol en août 2023 au Canada, a débouché sur la commande d’une deuxième étude, en cours de réalisation, pour des mousses avec la même géométrie de cellule, mais d’une plus grande hauteur.
L'atout Cetim :
Le Centre a à sa disposition des outils de calculs développés au fil des années. Ses connaissances pluridisciplinaires (matériaux, thermique, mécanique de rupture…) lui permettent de parfaitement maîtriser la variation entre la CAO et le résultat final.
