Créé le : 07/12/2017

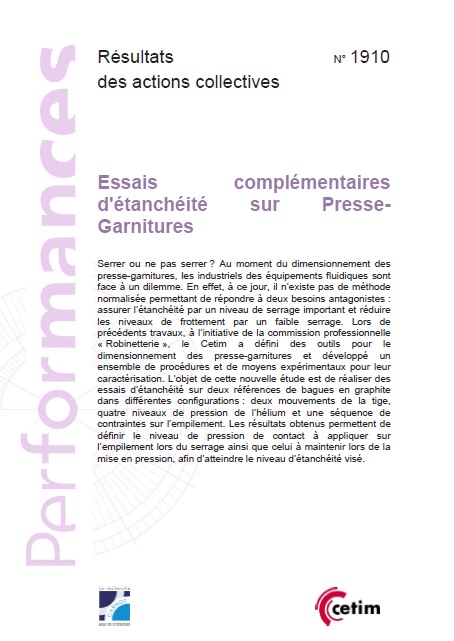

Serrer ou ne pas serrer ? Au moment du dimensionnement des presse-garnitures, les industriels des équipements fluidiques sont face à un dilemme. En effet, à ce jour, il n’existe pas de méthode normalisée permettant de répondre à deux besoins antagonistes : assurer l’étanchéité par un niveau de serrage important et réduire les niveaux de frottement par un faible serrage. Lors de précédents travaux, à l’initiative de la commission professionnelle « Robinetterie », le Cetim a défini des outils pour le dimensionnement des presse-garnitures et développé un ensemble de procédures et de moyens expérimentaux pour leur caractérisation. L’objet de cette nouvelle étude est de réaliser des essais d’étanchéité sur deux références de bagues en graphite dans différentes configurations : deux mouvements de la tige, quatre niveaux de pression de l’hélium et une séquence de contraintes sur l’empilement. Les résultats obtenus permettent de définir le niveau de pression de contact à appliquer sur l’empilement lors du serrage ainsi que celui à maintenir lors de la mise en pression, afin d’atteindre le niveau d’étanchéité visé.
Auteur : Hubert LEJEUNE, Cetim
