Assemblage à brides boulonnées

Nouveautés 2022

  • Nouvelle interface plus intuitive et ergonomique
  • Intégration, dans la base de données matériaux, des données du site GasketData.org.
  • Simplification de l'outil :
    • lors de l'intégration de nouveaux matériaux dans la Base de Données
    • lors de la sélection du matériau, du coefficient de dilatation thermique et de la classe d’étanchéité.
    • l’ensemble des autres paramètres est automatiquement déterminé par le logiciel en fonction des conditions d’utilisation spécifiées
  • Le logiciel est désormais disponible en 2 langues : Français et Anglais.



Calcul des assemblages à brides avec joints d'étanchéité



Prochain Webinaire : consultez notre page "Actualités", rubrique "Agenda"



Domaine d'application

Cap 1591, fondé sur la norme européenne NF EN 1591, détermine la résistance mécanique et le niveau d’étanchéité des assemblages boulonnés munis de joints et en assure la fiabilité et la sécurité.

Ce logiciel s'adresse plus particulièrement aux industriels présents sur les marchés de l'énergie, de la chimie, de l'eau et de l'environnement.



Fonction principale

Type d'analyse

Calcul des assemblages à brides avec joints d’étanchéité selon la norme NF EN 1591



Paramètres d'entrées

Saisie des données géométriques (base de données de normes européennes incluse dans le logiciel) et des caractéristiques physiques des brides, joints et boulonneries



Étapes du calcul

Calculs de la dispersion du serrage, des taux de charges du joint, des boulons et brides, et des angles de rotation des brides



Interface utilisateur

Prise en main simple et rapide



Interprétation des résultats

Plage de serrage admissible dans la boulonnerie, taux de charge des différents composants (graphiques/tableaux)



Identification de la criticité de l'assemblage



Caractéristiques uniques

Pour chacune des conditions de chargement sont indiqués :



  • l’effort (et le couple) de serrage nécessaire pour vérifier les critères d’étanchéité imposés,
  • le chargement des brides (et collets éventuellement), de la boulonnerie et du joint,
  • la rotation des brides,
  • l’allongement de la boulonnerie.



Mise en évidence des points critiques de l'assemblage



Pourquoi choisir Cetim Cap 1591

  • intègre des bases de données de joints et de brides,
  • permet d'évaluer l'impact du moyen de serrage utilisé,
  • permet de minimiser le coût de montage, et l'application d'un effort optimal au joint,
  • d'un simple calcul, Cetim CAP 1591 vérifie le maintien des valeurs-limites des émissions à l'atmosphère.
  • satisfait aux contraintes environnementales de la directive européenne par la norme NF EN 1591

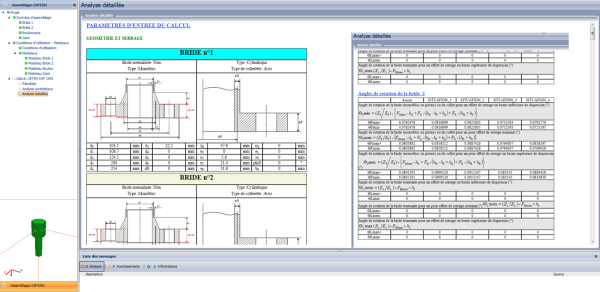

Cap1591 Screenshot



Formations Cetim Academy®



Le Cetim propose également des prestations de vérification d'étanchéité par calcul selon la norme NF EN 1591

Retrouvez toutes les solutions du Cetim en Calcul et Simulation en cliquant ici








 Pour plus d’informations sur le logiciel CAP 1591, contactez le SQR : sqr@cetim.fr
